Взрывозащищенные электродвигатели предназначены для работы в различных отраслях промышленности, в средах, где могут образовываться легковоспламеняемые газо- и паровоздушные смеси.
Цель взрывозащищенных электродвигателей – не допустить контакта искрообразующих элементов двигателя с потенциально взрывоопасной средой, а также не допустить выход наружу взрыва внутри двигателя.
Основные типы взрывозащищенных электродвигателей
Для того чтобы работе оборудования в небезопасной среде ничто не угрожало, для него используются двигатели с взрывозащитой. Взрывоопасная рабочая среда может быть везде – как на промышленных предприятиях (в помещениях), так и в открытых природных условиях, например, в опасных по газу и пыли шахтах, где нужно использовать стационарные машины и механизмы. Для них и применяются взрывозащищенные двигатели.
Все асинхронные электродвигатели с взрывозащитой делятся на 2 условные категории:
- Для использования в нефтехимической и газовой промышленности
- Для шахт и рудников – рудничные моторы
Назначение двигателей с взрывозащитой
В нефтехимической и газовой промышленности такие электромоторы используют для вентиляторных приводов, дымососов, насосов для перекачки и дозировки жидкостей, раздачи топлива, приводов автозадвижек топливопроводной арматуры, конвейерного и компрессорного оборудования.
В горнорудной промышленности такие электромоторы устанавливаются на приводах забойных и подъемно-транспортных машин, местных и главных вентиляторов, насосного и углесосного оборудования, скребковых конвейеров.
Преимущества взрывозащищенных двигателей
Благодаря использованию современной цифровой электроники, наряду с регулированием числа оборотов, обеспечивается удобный ввод в эксплуатацию, диагностика, индикация, сигнализация, обслуживание и регистрация неисправностей. Посредством различных интерфейсов возможен обмен данными с программируемыми контроллерами и главными системами автоматизации.
При разработке двигателей основное внимание уделяется высокому КПД и малошумности, защищенным от коротких замыканий и надежными кабельными соединениями, удобству в обслуживании и долговечности. Сделанные на заказ изделия и решения в сфере приводов отвечают максимальным требованиям промышленной безопасности.
Материалы изготовления Взрывозащищенных электродвигателей отличаются высокой прочностью и имеют оболочку, непроницаемую для взрывов, благодаря чему гарантируется устойчивость к повреждениям снаружи.
Исполнение электродвигателей по взрывозащите
По назначению выделяют 3 группы электродвигателей:
- Для подземных выработок в шахтах, опасных в отношении рудничного газа и (или) горючей пыли рудниках, в любых наземных строениях с опасностью появления рудничного газа и (или) горючей пыли (категория смеси – I)
- Для использования в помещениях с взрывоопасной средой и в наружных установках (категория смеси – II по газу);
- Для использования во взрывоопасных пылевых средах (категория смеси – II по пыли).
Взрывозащита двигателя реализована в виде внешней оболочки из специального пожаростойкого материала, который выдерживает давление от взрыва находящегося внутри него мотора и не даст распространиться огню по территории. То есть, взрыва самого электромотора в случае опасной ситуации избежать не удается, главная цель в другом – защитить от взрывного удара окружающую среду и находящихся вокруг людей. Это и делает такие двигатели безопасными.
Полная маркировка взрывозащиты электродвигателей:
- Химическое исполнение – 1 Ex d IIB T4
- Рудничное исполнение – PB Ex d I _
Уровень взрывозащиты:
- 2 – двигатель с защитой повышенной надежности
- 1 – взрывобезопасный двигатель (взрывозащищенность действует как в нормальных рабочих режимах, так и при возможных повреждениях из-за условий эксплуатации, за исключением повреждений тех средств, которые обеспечивают взрывозащищенность)
- РВ – специальная защита для двигателей, используемых в оборудовании для шахт и рудников
- Ex – свидетельство того, что оборудование имеет взрывозащиту
Далее, согласно порядку символов в маркировке взрывозащиты электродвигателей, следует обозначение типа взрывозащиты:
- d – взрывонепроницаемая оболочка
- e – повышенная безопасность
- p – заполнение или продувка
- i – искробезопасная электрическая цепь
- – масляное заполнение оболочки
- q – кварцевое заполнение оболочки
- m – герметизация компаундом
- n – отсутствие искрообразования
- s – специальная защита
- h – герметическая изоляция
Указание категория взрывоопасной смеси:
| Номер категории | Типичный представитель горючего в-ва |
Сфера использования оборудования с защищенным двигателем |
Можно применять |
| I | Метан | Угольные шахты | Только шахты |
| IIА | Пропан | Аналогично (см.выше) | IIА |
| IIB | Этилен | Аналогично (см.выше) | IIА, IIB |
| IIC | Водород, сероуглерод | Аналогично (см.выше) | IIА, IIB, IIC |
Завершающий символ – обозначение температуры самовоспламенения взрывоопасных газов и смесей.
| Класс температуры | Температура, при которой воспламеняется газ |
Можно применять |
| Т1 | Свыше 450C ° | Т1 |
| Т2 | 300-450 C ° | Т1 и Т2 |
| Т3 | 200-300 C ° | Т1-Т3 |
| Т4 | 135-200 C ° | Т1-Т4 |
| Т5 | 100-135 C ° | Т1-Т5 |
| Т6 | 85-100 C ° | Т-1-Т6 |
Электродвигатели с взрывозащитой также имеют разное климатическое исполнение.
- S1 – постоянный характер режима эксплуатации.
- У – умеренный климат
- ХЛ – холодный климат
- Т – тропический климат
В основном электродвигатели с взрывозащитой относятся к 3-х фазным моторам асинхронного типа.
Например: Рудничный взрывозащищенный электродвигатель ВРП-160
- Класс энергоэффективностиIE1 / IE2 / IE3 / IE4
- Уровень и вид взрывозащитыExPB / Exd[ia]I
- Климатическое исполнениеУ2 / У5
- Степень защиты оболочкиP54
- Средний срок службы15 лет
- КлассизоляцииH
- Частота вращения, об/мин750 / 1000 / 1500 / 3000
- Длина станины, ммS / M / SA
Кто в России производит взрывозащищенные электродвигатели
Среди предприятий специализирующихся на производстве таких двигателей стоит отметить завод по производству взрывозащищенных электродвигателей – «Электродвигатель Санкт-Петербург».
«Элдвиг СПб» – компания с долгой историей, которая ведет отсчет с открытия Русско-Балтийского электромеханического завода в 1888 году и имеет огромный опыт в деле изготовления надежных электрических моторов, обладающих отменными эксплуатационными характеристиками.
И четкое следование технологическим нормам и стандартам – приоритет, обеспечивающий высокое качество выпускаемой продукции.
Изготовление взрывозащищенных электродвигателей
Например, в производстве электродвигателей «Элдвиг СПб» используется:
- роботизированный сварочный комплекс, выполняющий операции по сварке и сборке станины двигателя в автоматическом режиме. Это обеспечивает высочайшее качество сварных швов, одновременно поднимая на новый уровень общую производительность оборудования;
- фрезерный пятиосевой центр с ЧПУ, реализующий всю механическую обработку станины за 1 установ;
- четырехвалковая листогибочная машина, позволяющая в минимальные сроки выполнить круглую обечайку. Благодаря этому достигается оптимальное сопряжение с сердечником стартора, без воздушных зазоров, что в свою очередь влияет на теплоотвод и бесперебойную работу электродвигателя.
Важное дополнение: некоторые производственные процессы требуют исключительно ручного труда. В частности, укладка всыпной обмотки выполняется только вручную, что гарантирует ее высшее качество. К столь ответственным операциям должны привлекаться только квалифицированные работники, которые периодически проходят обучение и повышение квалификации на производстве.
Электродвигатели «Элдвиг СПб»
ООО «Электродвигатель Санкт-Петербург» выпускает несколько серий взрывозащищенных электродвигателей. Линейка нашей продукции будет интересна добывающим, нефтеперерабатывающим, химическим и многим другим компаниям.
В модельном ряде представлены:
- Электродвигатели серии ВРП и АВР для конвейеров, проходческих комбайнов, дробилок, грохотов, насосов, компрессоров, лебедок и другого оборудования.
- Электродвигатели серии АВРМ для вентиляции местного проветривания.
- Тяговые электромоторы серий АВТ и АВТУ для привода шахтных самоходных вагонов.
- Электродвигатели серий АВК и АВКУ для конвейеров и маслостанций самоходных вагонов.
- Электродвигатели серии АИМР для предприятий газовой, нефтеперерабатывающей, химической и других смежных отраслей.

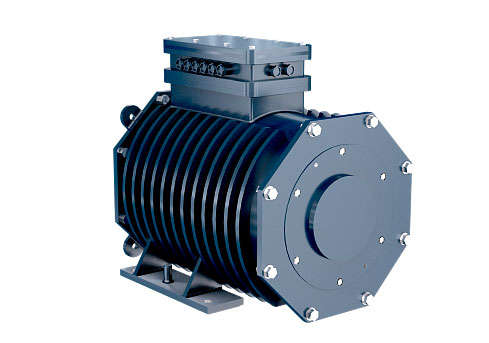

Например, так выглядят трехскоростные тяговые электродвигатели для самоходных вагонов АВТ /АВТУ, предназначены для работы от сети переменного тока частотой 50 Гц в подземных выработках угольных шахт, калийных и сланцевых рудниках.
Заказчики могут воспользоваться дополнительными опциями, такими как: вариативное исполнение конца вала и подшипникового узла, дополнительная защита от залива масла, исполнение в замену иностранного аналога и т.д.
Продукция компании «Электродвигатель Санкт-Петербург» с ее огромным опытом и передовым техническим оснащением может с легкостью конкурировать с лучшими мировыми аналогами. При этом выпускаемые электродвигатели обладают схожими техническими характеристиками, но намного более выгодны по цене.
Также в нашем арсенале компании – складская программа, решение индивидуальных задач заказчика различного уровня сложности и принципиально новый подход к бизнес-процессам. Все это делает ООО «Электродвигатель Санкт-Петербург» привлекательным и ценным партнером!
Помните, выбирая надежные взрывозащищенные электродвигатели, вы решаете не только задачу обеспечения бесперебойного электроснабжения вашего производства, но и безопасности условий труда для своих сотрудников.
