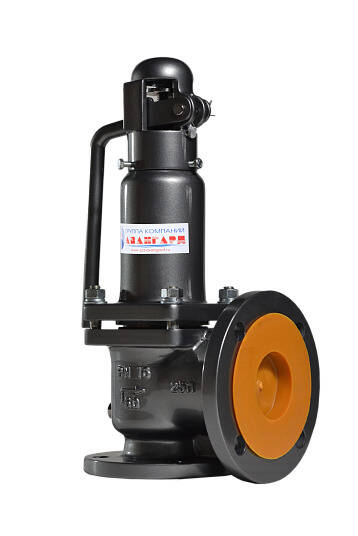

Предохранительные клапаны СППК (сбросные предохранительные пружинные клапаны) обеспечивают защиту трубопроводной системы, в которой используются, от избыточного давления. Клапан устроен таким образом, что в случае превышения допустимого показателя давления внутри системы происходит автоматический выпуск рабочей среды из контура. Это происходит механически, что одновременно надежно, дешево, но требует от инженера грамотного расчета нагрузки при проектировании и контроле эффективности клапана — в течение всего срока эксплуатации системы.
Классификация предохранительных клапанов СППК
Предохранительные клапаны используют для экстренного сброса давления в системе. При этом представленные в продаже СППК отличаются между собой по принципу действия, способу открытия затвора и нагрузки золотника. Рассмотрим детальнее вариативность различных параметров классификации.
По принципу действия СППК делятся на прямые и обратные.
Клапаны прямого действия реагируют на изменение среды механически. Между клапаном и средой внутри системы нет посредников, благодаря чему сброс происходит мгновенно при фиксации изменений. Для примера можно представить обычный шприц, в котором выброс содержимого начинается сразу при надавливании на поршень. Стоит перестать давить, как сброс прекращается.
Клапаны не прямого действия устроены сложнее. На них помимо среды способны влиять прочие механизмы, например, вентили и датчики. Таким образом при изменении состояния среды в одном месте системы, сброс может производиться в другом.
По методу открытия выделяют двухступенчатые СППК для газообразных сред и пропорциональные — для малосжижаемых.
Закрытие клапана в момент нормализации давления в системе пружинных и магнитно-пружинных обеспечивает пружина как основной элемент сравнительно сложной конструкции детали. Но также в классификации по способу загрузки золотника выделяют разновидность рычажно-грузовых предохранительных клапанов, в которых роль возвращательной нагрузки выполняет грузик на запорном элементе.
Предохранительные клапаны СППК выбирают в соответствии с типом среды, спецификациями и ограничениями системы, в которой деталь будет установлена. Исходя из этого наиболее важными характеристиками спецификации являются:
- Исполнение входного фланца;
- Номинальное давление;
- Давления начала открытия, полного открытия и закрытия запорного элемента;
- Допустимая утечка.
Средний срок службы качественного СППК — не менее 11 лет. При этом реальная длительность эксплуатации детали зависит от частоты срабатываний — чем чаще клапан будет сбрасывать избыток среды, тем быстрее он износится, и потребуется замена или регулировка нагрузки.
