Микроскоп, предназначенный для пайки, должен соответствовать особым требованиям этой задачи. Он обязан быть не только надежным и удобным в использовании, но и обладать следующими характеристиками:
- Увеличение. Это крайне важно! Для пайки компонентов обычно достаточно увеличения в диапазоне 8–20 крат в зависимости от размера деталей. Для диагностики дефектов и оценки состояния компонентов потребуется более сильное увеличение — 45–50 крат, а в отдельных случаях — до 90–100 крат и даже 150–200 крат. Для поиска рабочей зоны и настройки очень удобен Zoom-механизм, позволяющий плавно изменять увеличение от минимального к рабочему.
- Рабочее расстояние. Один из ключевых параметров! Пространство между платой и объективом должно обеспечивать комфортную работу инструментами. Важно учитывать не только заявленное производителем рабочее расстояние оптики, но и выступающие элементы, такие как корпус микроскопа (он может быть ниже линзы на несколько сантиметров) и лампа подсветки (шириной 7–12 см). Идеальным будет свободное пространство 120–165 мм.
- Подсветка. Очень важный момент! Оптимальный размер кольцевой лампы составляет 7–12 см в диаметре, с мощностью не менее 5 Вт. Кольцевая подсветка равномерно освещает область работы, минимизируя блики и устраняя тени, создаваемые инструментами. Дополнительно можно использовать лучевую подсветку — она усиливает объемность изображения, помогает выявить микротрещины и дефекты, но полностью кольцевую подсветку не заменяет.
- Штатив. Основание должно быть прочным и устойчивым. Механизм фокусировки обязан работать без люфтов в любом направлении. При работе с микроскопом важно регулировать увеличение, фокус и яркость — если штатив будет неустойчивым, изображение начнет дрожать, вызывая быструю усталость глаз.
- Окуляры. Наилучший выбор — окуляры 10-кратные с полем зрения 22 мм. Они обеспечивают широкое и комфортное изображение без ощущения “замочной скважины”, которое характерно для дешевых моделей с полем в 20 мм.
- Наглазники. Качественные наглазники значительно повышают комфорт работы, особенно при длительном использовании. Они блокируют боковую засветку, увеличивая контраст и снижая нагрузку на мышцы шеи.
- Выход под камеру. Наличие выхода под камеру — опция на усмотрение пользователя. Если позволяет бюджет, стоит предусмотреть его для возможности дальнейшей установки камеры и вывода изображения на монитор.
- Камера. Установка камеры позволяет работать, глядя прямо на экран, без необходимости использовать окуляры. Бюджетные модели камер обеспечивают базовый вывод изображения, тогда как более продвинутые способны фотографировать, записывать видео, подключаться к компьютеру, а некоторые — измерять параметры объекта на экране и даже автоматически фокусироваться.
- Дополнительные аксессуары. Очень удобен подвижный столик с ручками или концентрическими рукоятками для плавного и точного перемещения платы. Это особенно полезно при работе на больших увеличениях, где малейший рывок может привести к потере рабочего участка.
Рекомендуемые модели микроскопов для пайки:

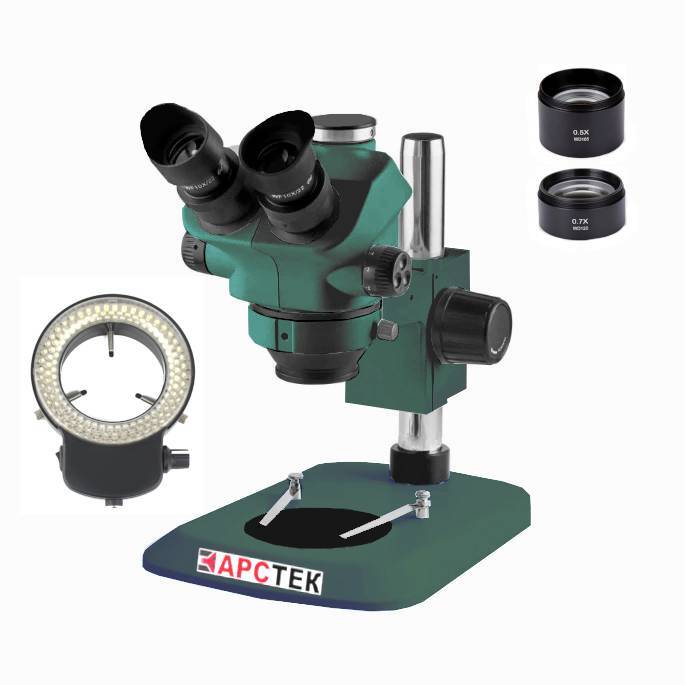

- ARSTEK SZ0750 — стереоскопический микроскоп с выходом на камеру,
- ARSTEK SZ0745 — стереоскопический бинокулярный микроскоп,
- ARSTEK MIMIC — цифровой электронный микроскоп с монитором,
- ARSTEK MIMIC BM — цифровой электронный микроскоп без монитора.
Смотреть цены в каталоге Арстек.
